آموزش جامع سری کردن و هم‌ترازی بلندگوها: دستیابی به کیفیت صدای حرفه‌ای

مقدمه: چرا کیفیت صدای سیستم صوتی شما به اندازه سخت‌افزارش مهم نیست؟

در دنیای امروز، کیفیت صدای خروجی از یک سیستم صوتی، ترکیبی پیچیده از اجزای سخت‌افزاری با کیفیت (آمپلی‌فایر، بلندگوها، ساب‌ووفرها) و دانش فنی در نحوه اتصال و چیدمان آن‌هاست. بسیاری از علاقه‌مندان به صدا، سرمایه‌گذاری قابل توجهی روی بلندگوهای پیشرفته یا آمپلی‌فایرهای قدرتمند انجام می‌دهند، اما نتیجه نهایی اغلب ناامیدکننده است: صدایی که بیس آن ضعیف است، وکال‌ها مبهم شنیده می‌شوند و تصویر استریو فاقد عمق و وضوح است. دلیل اصلی این ناکامی، اغلب به دو مفهوم بنیادین اما نادیده گرفته‌شده بازمی‌گردد: سری کردن بلندگوها و هم‌ترازی (Alignment).

نصب نادرست بلندگوها، فارغ از قیمت و برند آن‌ها، می‌تواند کل تجربه شنیداری شما را تخریب کند. اتصال اشتباه سیم‌کشی (Wiring) بلندگوها، می‌تواند باعث شود آمپلی‌فایر شما بیش از حد داغ کند یا بلندگوها به درستی کار نکنند. از سوی دیگر، عدم توجه به نحوه انتشار صدا در فضا و تداخل امواج صوتی (Phase Cancellation)، حتی با سیم‌کشی صحیح، منجر به از بین رفتن فرکانس‌های حیاتی، به ویژه در محدوده بیس و وکال، می‌شود.

این مقاله جامع، که توسط تیم فنی dgmelody.com تهیه شده است، به عنوان یک راهنمای کامل (Pillar Content) برای درک عمیق مفاهیم سری کردن بلندگوها و تکنیک‌های پیشرفته هم‌ترازی طراحی شده است. هدف ما این است که شما را از یک کاربر عادی به فردی مسلط بر اصول فنی نصب سیستم‌های صوتی تبدیل کنیم.

 بخش اول: درک اتصالات بلندگوها - سری کردن (Series) در مقابل موازی (Parallel)

پیش از آنکه به سراغ هم‌ترازی برویم، تسلط بر نحوه اتصال فیزیکی بلندگوها به یکدیگر و به خروجی آمپلی‌فایر ضروری است. اتصال نادرست می‌تواند به آسیب دیدن آمپلی‌فایر یا عدم کارکرد صحیح بلندگوها منجر شود.

 ♦ امپدانس (Impedance) چیست و چرا اهمیت دارد؟

امپدانس (با واحد اندازه‌گیری اهم Ω) به این معناست که بلندگو تا چه اندازه در برابر عبور جریان برق متناوب مقاومت می‌کند. این عدد مشخص می‌کند که چه مقدار فشار الکتریکی به آمپلی‌فایر وارد می‌شود.

هر آمپلی‌فایر برای عملکرد صحیح و ایمن، باید با امپدانس مشخصی کار کند؛ برای مثال 4 اهم، 8 اهم یا 16 اهم. اگر امپدانس بلندگو با توان و محدوده‌ی مجاز آمپلی‌فایر هماهنگ نباشد، ممکن است کیفیت صدا کاهش پیدا کند یا به آمپلی‌فایر آسیب وارد شود.

به‌طور خلاصه، امپدانس یکی از مهم‌ترین عوامل در انتخاب نحوه اتصال بلندگوها است و نقش مستقیمی در سلامت تجهیزات صوتی و کیفیت صدای نهایی دارد.

حالا اگر خیلی ساده بخواهیم بگوییم به این صورته

امپدانس بلندگو یعنی چی؟ (خیلی ساده)

امپدانس در اصل می‌گه بلندگو چقدر جلو عبور برق رو می‌گیره.

تصور کن:

• برق مثل آبه
• سیم مثل لوله
• بلندگو مثل شیر یا مانع داخل لوله

✅ حالا هرچی این مانع بیشتر باشه → آب (یا همون برق) کمتر رد می‌شه

✅ هرچی مانع کمتر باشه → برق راحت‌تر عبور می‌کنه

این مانعِ عبور برق رو با عددی به اسم اهم (Ω) نشون می‌دن.

عدد اهم بالاتر یا پایین‌تر یعنی چی؟

• بلندگوی 4 اهم

  ▶ برق رو راحت‌تر عبور می‌ده

  ▶ فشار بیشتری به آمپلی‌فایر وارد می‌کنه

• بلندگوی 8 اهم

  ▶ عبور برق متعادل‌تره

  ▶ برای بیشتر آمپلی‌فایرها ایمن‌تره

• بلندگوی 16 اهم

  ▶ جریان برق کمتری می‌کشه

  ▶ فشار کمتری روی آمپلی‌فایر میاد

چرا امپدانس این‌قدر مهمه؟

چون هر آمپلی‌فایر فقط تا یه حدی می‌تونه جریان بده.

مثلاً:

• آمپلی‌فایر نوشته: Minimum Load: 4Ω
• یعنی:
  • ✅ اتصال 4 اهم → اوکی
  • ✅ اتصال 8 اهم → اوکی
  • ❌ اتصال کمتر از 4 اهم → خطرناک

اگر امپدانس کمتر از حد مجاز بشه:

• آمپلی‌فایر داغ می‌کنه
• صدا خراب می‌شه
• احتمال سوختن خروجی آمپلی‌فایر بالاست

جمع‌بندی خیلی خلاصه

👉 امپدانس = میزان مقاومت بلندگو در برابر برق متناوب

👉 عدد اهم به ما می‌گه چقدر فشار روی آمپلی‌فایر میاد

👉 انتخاب امپدانس اشتباه = ریسک خرابی سیستم صوتی

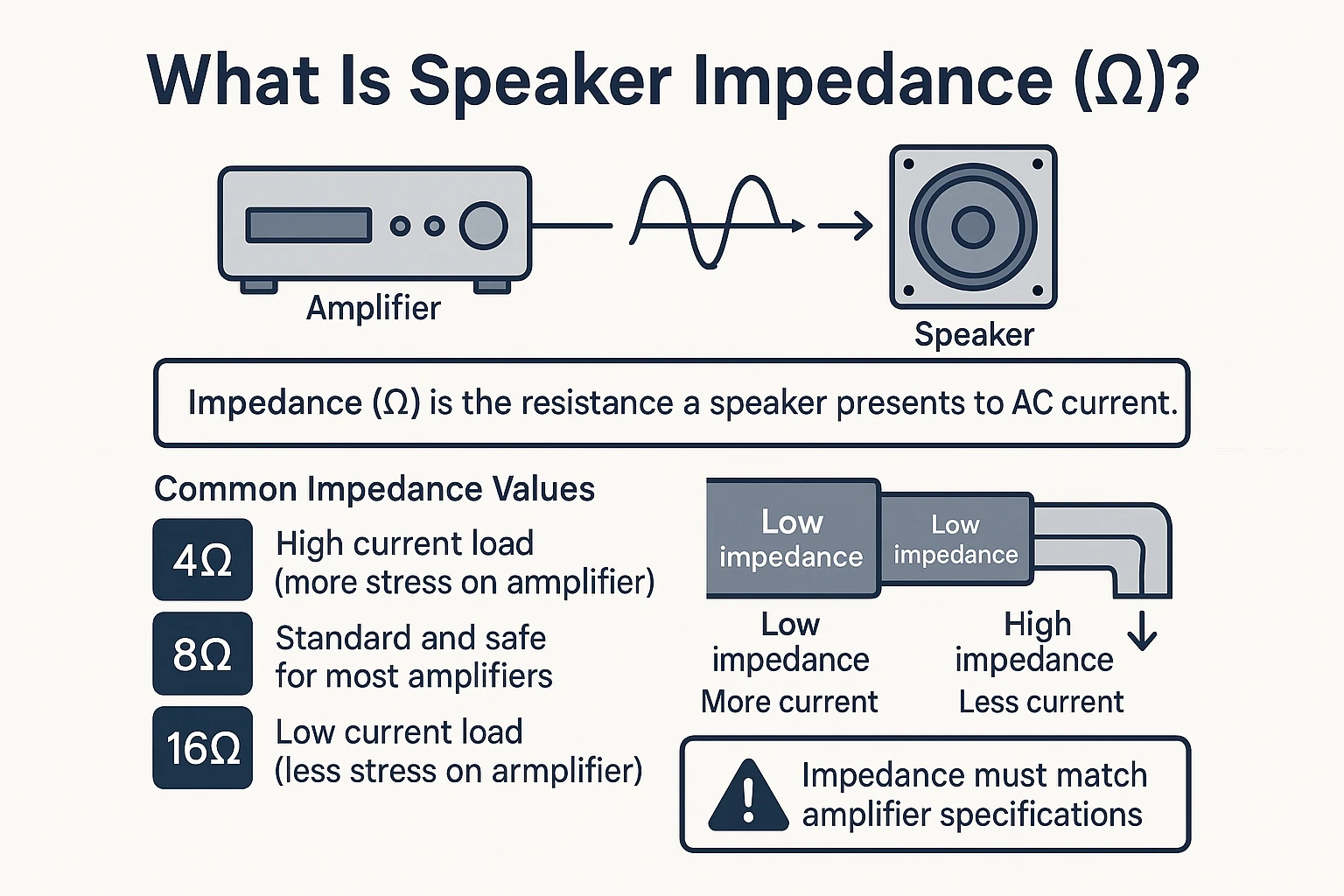

1️⃣ What Is Speaker Impedance (Ω)?

توضیح فارسی:

امپدانس بلندگو به مقدار مقاومتی گفته می‌شود که بلندگو در برابر جریان برق متناوب ایجاد می‌کند. این مشخصه با واحد «اهم (Ω)» اندازه‌گیری می‌شود و نشان می‌دهد چه میزان جریان الکتریکی برای تولید صدا از آمپلی‌فایر عبور می‌کند.

2️⃣ Amplifier → AC Signal → Speaker

توضیح فارسی:

آمپلی‌فایر سیگنال صوتی را به‌صورت جریان برق متناوب (AC) به بلندگو ارسال می‌کند. بلندگو با توجه به امپدانس خود، میزان مشخصی از این جریان را دریافت کرده و آن را به صدا تبدیل می‌کند. هرچه امپدانس کمتر باشد، جریان بیشتری از آمپلی‌فایر کشیده می‌شود.

3️⃣ Impedance Definition

(Impedance is the resistance a speaker presents to AC current)

توضیح فارسی:

امپدانس در واقع ترکیبی از مقاومت الکتریکی و رفتار الکترومغناطیسی سیم‌پیچ بلندگو در برابر جریان متناوب است. برخلاف مقاومت ساده (DC)، امپدانس با فرکانس صدا نیز ارتباط دارد و بر عملکرد کلی سیستم صوتی تأثیر می‌گذارد.

4️⃣ Common Impedance Values

توضیح فارسی کلی:

بیشتر بلندگوها با امپدانس‌های استانداردی طراحی می‌شوند که هرکدام تأثیر متفاوتی بر آمپلی‌فایر دارند.

▪️ 4Ω – High current load

توضیح فارسی:

بلندگوهای 4 اهم جریان بیشتری از آمپلی‌فایر دریافت می‌کنند. این حالت باعث فشار الکتریکی بیشتر روی آمپلی‌فایر می‌شود و تنها در صورتی ایمن است که آمپلی‌فایر برای امپدانس پایین طراحی شده باشد.

▪️ 8Ω – Standard and safe

توضیح فارسی:

امپدانس 8 اهم رایج‌ترین و ایمن‌ترین مقدار برای اکثر آمپلی‌فایرهاست. در این حالت، تعادل مناسبی بین کیفیت صدا، مصرف جریان و ایمنی سیستم برقرار می‌شود.

▪️ 16Ω – Low current load

توضیح فارسی:

بلندگوهای 16 اهم جریان کمتری از آمپلی‌فایر می‌کشند. این موضوع فشار کمتری به دستگاه وارد می‌کند، اما معمولاً توان خروجی و بلندی صدا کمتر خواهد بود.

5️⃣ Low Impedance vs High Impedance

توضیح فارسی:

• امپدانس پایین باعث عبور جریان بیشتر می‌شود و آمپلی‌فایر باید توان بالاتری تأمین کند.
• امپدانس بالا جریان کمتری عبور می‌دهد و فشار کمتری به آمپلی‌فایر وارد می‌شود.

انتخاب درست بین این دو، به توان و مشخصات فنی آمپلی‌فایر بستگی دارد.

6️⃣ Water Pipe Analogy

توضیح فارسی:

در این بخش، امپدانس با لوله آب مقایسه شده است.

• لوله پهن‌تر مانند امپدانس پایین است و اجازه عبور حجم بیشتری از جریان را می‌دهد.
• لوله باریک‌تر مانند امپدانس بالاتر است و جریان کمتری عبور می‌دهد.

این تشبیه کمک می‌کند مفهوم پیچیده امپدانس برای کاربران غیر فنی نیز قابل درک باشد.

7️⃣ Warning: Impedance Must Match Amplifier Specifications

توضیح فارسی:

همیشه باید امپدانس مجموع بلندگوها با محدوده مجاز آمپلی‌فایر هماهنگ باشد. استفاده از امپدانس نامناسب می‌تواند باعث داغ شدن بیش از حد، کاهش کیفیت صدا یا حتی آسیب جدی به آمپلی‌فایر شود.

نکته کلیدی: اگر امپدانس کلی متصل شده به خروجی آمپلی‌فایر کمتر از حداقل توصیه‌شده توسط سازنده باشد، آمپلی‌فایر جریان بیش از حد می‌کشد، داغ می‌شود و ممکن است آسیب ببیند. برای مثال، یک آمپلی‌فایر با حداقل بار 4 اهم، نباید با دو بلندگوی 4 اهم به صورت موازی (که منجر به 2 اهم می‌شود) متصل گردد.

♦ اتصال سری (Series Wiring): تعریف و نحوه محاسبه

اتصال سری روشی است که در آن سیم‌کشی به گونه‌ای انجام می‌شود که جریان الکتریکی باید از تمام بلندگوها به صورت متوالی عبور کند. در این حالت، امپدانس کلی سیستم افزایش می‌یابد.

قانون محاسبه امپدانس در اتصال سری:

در اتصال سری، بلندگوها به‌صورت زنجیره‌ای پشت سر هم به آمپلی‌فایر وصل می‌شوند؛ یعنی جریان برق از یک بلندگو عبور می‌کند و سپس وارد بلندگوی بعدی می‌شود.

در این حالت، امپدانس کل سیستم برابر است با جمع امپدانس تمام بلندگوها.

به بیان ساده‌تر، هر بلندگو مقداری «مقاومت» به مسیر جریان اضافه می‌کند و در اتصال سری، این مقاومت‌ها روی هم جمع می‌شوند.

مثال ساده:

اگر:

• یک بلندگو = 4 اهم
• یک بلندگو = 8 اهم

امپدانس نهایی برابر است با:

• 4 + 8 = 12 اهم

یعنی آمپلی‌فایر به‌جای دو بلندگو جداگانه، با یک بار 12 اهمی روبه‌رو می‌شود.

نتیجه مهم:

اتصال سری باعث افزایش امپدانس کلی می‌شود. به همین دلیل، این روش معمولاً زمانی استفاده می‌شود که بخواهیم فشار واردشده به آمپلی‌فایر کمتر شود یا چند بلندگو را بدون پایین آمدن بیش از حد امپدانس به سیستم وصل کنیم.

مثال عملی اتصال سری بلندگوها

فرض کنید دو بلندگوی 8 اهم در اختیار دارید و آن‌ها را به‌صورت سری به آمپلی‌فایر متصل می‌کنید. در این نوع اتصال، امپدانس‌ها با هم جمع می‌شوند؛ بنابراین امپدانس نهایی سیستم برابر خواهد بود با:

• 8Ω + 8Ω = 16Ω

در این حالت، آمپلی‌فایر به‌جای دو بلندگو، با یک بار 16 اهمی مواجه می‌شود.

کاربرد این تنظیم:

اتصال سری با امپدانس بالاتر، زمانی مفید است که:

• آمپلی‌فایر فقط برای بارهای امپدانس بالا طراحی شده باشد
• بخواهیم جریان کمتری از آمپلی‌فایر کشیده شود و فشار الکتریکی کاهش یابد
• پایداری سیستم و ایمنی آمپلی‌فایر در اولویت باشد

نکته کاربردی:

در این نوع اتصال، معمولاً فشار روی آمپلی‌فایر کمتر است، اما توان خروجی و حجم صدای نهایی نیز نسبت به امپدانس‌های پایین‌تر کاهش پیدا می‌کند.

برای انتخاب و خرید بلندگوهای باکیفیت و متناسب با نوع اتصال موردنظر، می‌توانید بخش قطعات باند را در وب‌سایت dgmelody.com بررسی کنید.

♦ اتصال موازی (Parallel Wiring): تعریف و نحوه محاسبه

در اتصال موازی، هر بلندگو مستقیماً به منبع تغذیه (آمپلی‌فایر) متصل می‌شود، بدون اینکه جریان از بلندگوی دیگر عبور کند. این روش منجر به کاهش امپدانس کلی سیستم می‌شود.

قانون محاسبه امپدانس در اتصال موازی

در اتصال موازی، همهٔ بلندگوها مستقیماً به خروجی آمپلی‌فایر وصل می‌شوند و هر بلندگو به‌طور هم‌زمان از آمپلی‌فایر جریان دریافت می‌کند.

در این نوع اتصال، امپدانس کلی کاهش پیدا می‌کند و قانون محاسبه آن به این صورت است که معکوس امپدانس کل برابر با مجموع معکوس امپدانس تک‌تک بلندگوها است.

به بیان ساده، هر بلندگو یک مسیر جداگانه برای عبور جریان ایجاد می‌کند و هرچه تعداد این مسیرها بیشتر شود، عبور جریان آسان‌تر شده و امپدانس نهایی کمتر می‌شود.

مثال عملی اتصال موازی

فرض کنید دو بلندگوی 8 اهم دارید و آن‌ها را به‌صورت موازی به آمپلی‌فایر متصل می‌کنید. محاسبه امپدانس نهایی به این شکل انجام می‌شود:

• معکوس امپدانس هر بلندگو: 1 ÷ 8
• جمع آن‌ها: 1/8 + 1/8 = 2/8
• معکوس نتیجه: 1 ÷ (2/8) = 4 اهم

بنابراین، امپدانس نهایی سیستم برابر با 4 اهم خواهد بود.

نتیجه مهم:

اتصال موازی باعث می‌شود آمپلی‌فایر با امپدانس پایین‌تری روبه‌رو شود. این موضوع معمولاً منجر به توان خروجی بیشتر و صدای قوی‌تر می‌شود، اما در عین حال فشار الکتریکی بیشتری به آمپلی‌فایر وارد می‌کند.

نکته کاربردی:

قبل از استفاده از اتصال موازی، حتماً باید بررسی شود که آمپلی‌فایر قابلیت کار با امپدانس پایین (مثلاً 4 اهم) را داشته باشد؛ در غیر این صورت، خطر داغ شدن یا آسیب دیدن آمپلی‌فایر وجود دارد.

♦ اتصال ترکیبی (Series-Parallel) و ملاحظات فنی

در سیستم‌های بزرگتر، ممکن است ترکیبی از هر دو روش استفاده شود. برای مثال، در یک سیستم PA با چهار بلندگوی 8 اهم، می‌توان دو به دو به صورت سری (ایجاد دو مدار 16 اهم) و سپس این دو مدار را به صورت موازی به هم وصل کرد که نتیجه نهایی 16 اهم موازی با 16 اهم، برابر با 8 اهم خواهد بود.

(سیستم PA مخفف عبارت Public Address System است و به مجموعه‌ای از تجهیزات صوتی گفته می‌شود که برای تقویت و پخش صدا در فضاهای عمومی بزرگ استفاده می‌شوند.

هدف اصلی سیستم PA این است که صدا را با قدرت، وضوح و یکنواختی مناسب به تعداد زیادی شنونده برساند؛ بدون افت کیفیت یا نویز.)

♦ مزایا و معایب سری کردن بلندگوها

اتصال سری روشی نیست که به صورت پیش‌فرض استفاده شود، اما در سناریوهای خاصی مزایایی دارد:

کاربردها: سری کردن بیشتر در نصب‌های سفارشی بلندگوهای دیواری (In-Wall) یا سیستم‌های PA قدیمی‌تر که آمپلی‌فایرهای 70 ولت دارند، رایج است. در سیستم‌های کار آدیو یا خانگی معمول، اتصال موازی یا مستقیم ترجیح داده می‌شود تا از حداکثر توان آمپلی‌فایر استفاده شود.

بخش دوم: درک عمیق هم‌ترازی (Alignment) بلندگوها

تنها سیم‌کشی صحیح کافی نیست. کیفیت صدای نهایی به شدت وابسته به این است که چگونه امواج صوتی از بلندگوهای مختلف (ساب‌ووفر، ووفر، میدرنج، توییتر) در نقطه شنیداری با یکدیگر تعامل می‌کنند. اینجاست که مفهوم هم‌ترازی یا Alignment وارد می‌شود.

♦ فاز (Phase) و اهمیت آن در صدا

فاز به موقعیت نسبی دو یا چند موج صوتی در طول زمان اشاره دارد. اگر دو بلندگو که قرار است یک فرکانس واحد را تولید کنند، سیگنال‌های خود را با تأخیر زمانی دریافت کنند، ممکن است وارد پدیده تداخل مخرب (Destructive Interference) شوند.

تداخل مخرب چیست؟

هنگامی که بلندگوی اول در حال حرکت به سمت بیرون (فشار مثبت) است و بلندگوی دوم در حال حرکت به سمت داخل (فشار منفی) برای همان فرکانس، موج‌ها یکدیگر را خنثی می‌کنند و منجر به از بین رفتن شدید بیس و وضوح در آن فرکانس خاص می‌شوند. این پدیده اغلب دلیل اصلی ضعیف بودن بیس در سیستم‌هایی است که ساب‌ووفر و بلندگوهای اصلی به درستی تنظیم نشده‌اند.

♦ تأخیر زمانی (Time Alignment) و فاصله فیزیکی

در یک سیستم استریو ایده‌آل، امواج صوتی از هر دو بلندگوی چپ و راست باید دقیقاً در یک لحظه به گوش شنونده برسند. در عمل، به دلیل فاصله متفاوت بلندگوها تا شنونده (به خصوص در خودرو یا اتاق‌های بزرگ)، تأخیر ایجاد می‌شود.

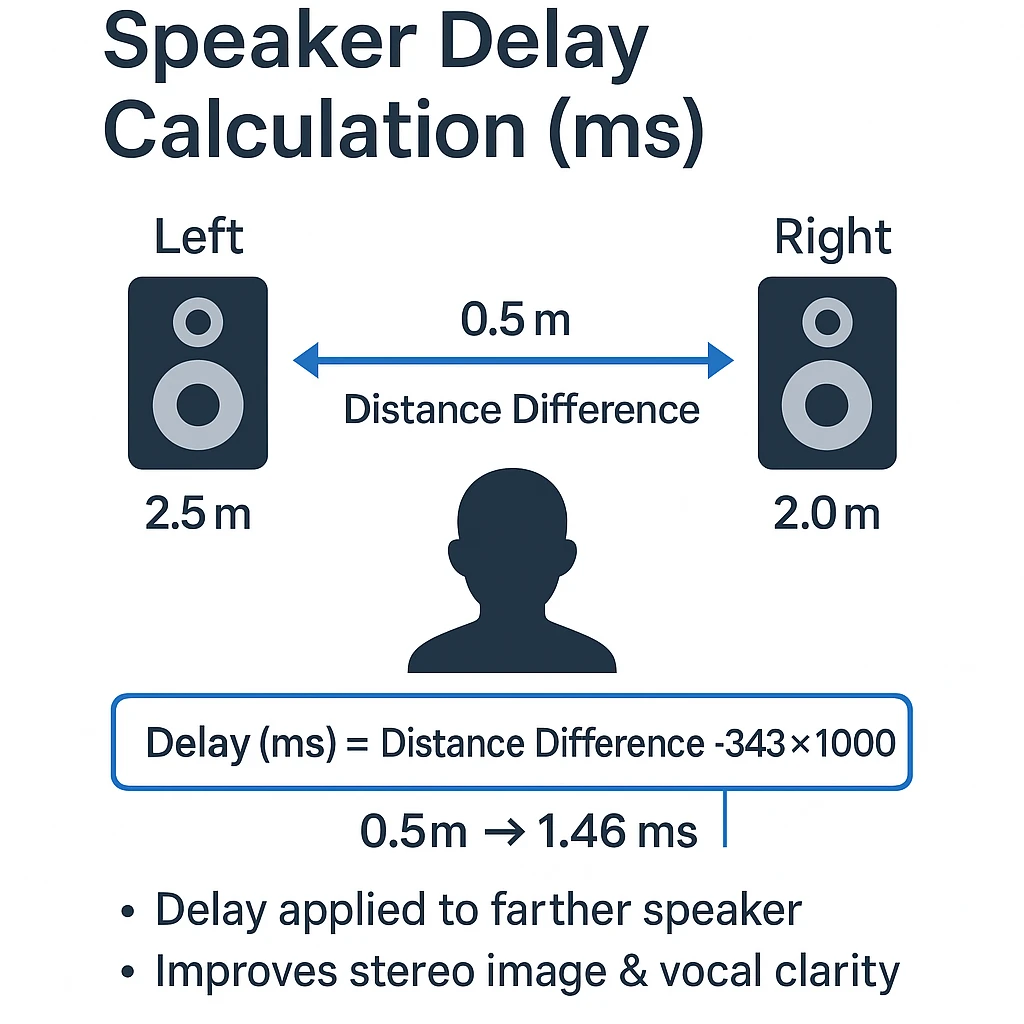

محاسبه تأخیر (Delay):

برای اینکه صدای دو بلندگو هم‌زمان به گوش شنونده برسد، باید اختلاف فاصله آن‌ها تا شنونده را جبران کنیم. این جبران با استفاده از تأخیر زمانی (Delay) انجام می‌شود.

1. سرعت صوت و رابطه آن با تأخیر

سرعت صوت در هوای معمولی حدود:$$343 \text{ متر بر ثانیه}$$

است. اگر یکی از بلندگوها کمی دورتر از دیگری باشد، صدای آن دیرتر به شنونده می‌رسد. برای هماهنگ کردن آن‌ها، باید روی بلندگوی دیگر یک تأخیر مصنوعی اعمال کنیم تا هر دو صدا هم‌زمان شنیده شوند.

2. فرمول محاسبه تأخیر (بر حسب میلی‌ثانیه)

برای محاسبه مقدار تأخیر لازم، از رابطه زیر استفاده می‌شود:

$$\text{Delay (ms)} = \frac{\text{Distance Difference (m)}}{343} \times 1000$$

• Distance Difference (m) = اختلاف فاصله دو بلندگو تا شنونده (بر حسب متر)
• 343 = سرعت صوت
• 1000 = تبدیل ثانیه به میلی‌ثانیه

3. مثال عملی برای درک بهتر

فرض کنید:

• فاصله بلندگوی سمت راست تا شنونده = 2 متر
• فاصله بلندگوی سمت چپ تا شنونده = 2.5 متر

در این حالت، اختلاف فاصله:

$$0.5 = 2.5 - 2 \ \text{متر}$$

حالا تأخیر لازم را حساب می‌کنیم:

$$\text{Delay} = \frac{0.5}{343} \times 1000 \approx 1.46 \text{ میلی‌ثانیه}$$

یعنی باید حدود 1.46 میلی‌ثانیه تأخیر روی سیگنال بلندگویی اعمال شود که نزدیک‌تر است، تا صدای آن هم‌زمان با صدای بلندگوی دورتر به گوش شنونده برسد.

4. چرا این مقدار کم، مهم است؟

ممکن است 1.46 میلی‌ثانیه خیلی کوچک به نظر برسد، اما در سیستم‌های استریوی دقیق و سیستم‌های PA حرفه‌ای همین اختلاف‌های کوچک می‌توانند:

• تصویر استریو (Stereo Image) را به‌هم بزنند
• محل قرارگیری مجازی صداها را مبهم کنند
• وضوح وکال‌ها و جزئیات صدا را کاهش دهند

برای همین، در سیستم‌های حرفه‌ای از پردازشگر سیگنال دیجیتال (DSP) استفاده می‌شود تا این تأخیرها با دقت بالا تنظیم شوند.

نکته کاربردی

برای دستیابی به هم‌ترازی زمانی دقیق بین بلندگوها و جلوگیری از به‌هم‌ریختن تصویر استریو، استفاده از DSPهای حرفه‌ای و کابل‌کشی استاندارد ضروری است.

برای تهیه تجهیزات مناسب، می‌توان از بخش‌های تخصصی سیستم‌های صوتی و پردازشگرهای DSP در سایت dgmelody.com کمک گرفت.

♦ هم‌ترازی فرکانسی (Crossover Alignment)

علاوه بر تأخیر زمانی، بلندگوها باید به درستی از نظر فرکانسی نیز با هم “تراز” شوند. این کار از طریق کراس‌اوور (Crossover) انجام می‌شود.

1. نقاط قطع (Crossover Points): تعیین فرکانسی که سیگنال از یک بلندگو به بلندگوی دیگر منتقل می‌شود (مثلاً ووفر تا 200 هرتز و میدرنج از 200 هرتز به بالا).

2. شیب فیلتر (Slope) چیست؟

   شیب فیلتر یا Slope نشان می‌دهد که فیلتر صوتی با چه سرعتی فرکانس‌های ناخواسته را حذف می‌کند. شیب معمولاً با واحد دسی‌بل بر اکتاو (dB/Octave) بیان می‌شود؛ یعنی به ازای هر دو برابر شدن یا نصف شدن فرکانس، صدا چه‌قدر افت می‌کند.

   انواع رایج شیب فیلتر

   • 6 dB/Octave

     حذف فرکانس‌ها به‌صورت ملایم انجام می‌شود و صدا طبیعی‌تر باقی می‌ماند.

   • 12 dB/Octave

     تعادل مناسبی بین کنترل فرکانس‌های ناخواسته و طبیعی بودن صدا ایجاد می‌کند.

   • 24 dB/Octave

     فرکانس‌های ناخواسته بسیار سریع و قاطع حذف می‌شوند و برای جداسازی دقیق محدوده‌ها کاربرد دارد.

   تأثیر شیب فیلتر بر صدا

   هرچه شیب فیلتر تندتر باشد:

   • فرکانس‌های ناخواسته موثرتر حذف می‌شوند
   • تداخل بین درایورها کاهش می‌یابد
   • اما معمولاً تأخیر فاز و پیچیدگی پردازش سیگنال افزایش پیدا می‌کند

   به همین دلیل، انتخاب شیب فیلتر باید با توجه به نوع سیستم صوتی، محل نصب بلندگو و کیفیت DSP انجام شود.

نکته فنی: در تنظیمات پیشرفته، نصاب‌ها سعی می‌کنند با انتخاب شیب‌ها و نقاط قطع مناسب، اطمینان حاصل کنند که در محدوده فرکانسی مشترک بین دو بلندگو (مثلاً بین ووفر و میدرنج)، جمع دامنه صدای آن‌ها صاف باشد و هیچ پیک یا دره فرکانسی ایجاد نشود.

روش‌های عملی هم‌تراز کردن بلندگوها

هم‌ترازی بلندگوها یک فرآیند چندمرحله‌ای است که به ابزار مناسب و درک صحیح فیزیک صدا نیاز دارد.

♦ تنظیم موقعیت فیزیکی (زاویه، فاصله، ارتفاع)

قبل از هرگونه تنظیم الکترونیکی، بهینه‌سازی چیدمان فیزیکی اولین و مهم‌ترین گام است.

1. تنظیم زاویه (Toe-In): بلندگوهای اصلی باید به سمت نقطه مرکزی شنیداری (مثل بینی شنونده) زاویه داده شوند. این کار برای تقویت تصویر استریو و متمرکز کردن مرکز صحنه صدا (Center Image) ضروری است.
2. تنظیم ارتفاع (Vertical Alignment): توییترها (بلندگوهای فرکانس بالا) باید تا حد امکان در راستای گوش شنونده قرار گیرند، زیرا حساس‌ترین قسمت گوش انسان به فرکانس‌های بالا در این محدوده قرار دارد. عدم توجه به ارتفاع بلندگوها از دلایل اصلی “خشن” یا “خسته کننده” بودن صدا است.
3. فاصله و مثلث متساوی‌الاضلاع: در سیستم‌های استریو، بلندگوها و شنونده باید یک مثلث متساوی‌الاضلاع تشکیل دهند. اگر این فاصله در خودرو یا اتاق قابل اجرا نیست، باید از تأخیر زمانی (Delay) استفاده کنیم (بخش قبل).

♦ استفاده از ابزارهای اندازه‌گیری و نرم‌افزار (RTA)

برای تنظیمات حرفه‌ای و رفع ایرادات ناشی از آکوستیک محیط (بازتاب‌ها و رزونانس‌ها)، استفاده از نرم‌افزارهای تحلیل طیف صوتی (RTA - Real Time Analyzer) مانند Room EQ Wizard یا نرم‌افزارهای اختصاصی DSP ضروری است.

• میکروفون اندازه‌گیری: یک میکروفون کالیبره شده (مانند UMIK-1) برای ثبت دقیق پاسخ فرکانسی اتاق لازم است.
• تحلیل و تصحیح EQ: با استفاده از نتایج RTA، می‌توان تنظیمات اکولایزر (EQ) را اعمال کرد تا نواحی دارای پیک یا افت فرکانسی (که اغلب ناشی از تداخل‌های فاز و بازتاب‌ها هستند) صاف شوند.

♦ تنظیمات فاز و تأخیر در پردازنده‌های دیجیتال (DSP)

مهم‌ترین ابزار برای هم‌ترازی دقیق، DSP است.

1. تنظیم فاز (Phase Inversion) چیست؟

   تنظیم فاز به این معنی است که جهت حرکت موج صوتی یک بلندگو با بلندگوی دیگر هم‌سو باشد. اگر دو بلندگو در محدوده فرکانس مشترک به‌صورت ناهم‌فاز کار کنند، بخشی از صدا به‌جای تقویت شدن، تضعیف یا حذف می‌شود.

   چه زمانی فاز باید معکوس شود؟

   اگر پس از اندازه‌گیری یا گوش دادن متوجه شدید که یک بلندگو، مانند ساب‌ووفر، در فرکانس‌های متقاطع (Crossover) با بلندگوی دیگر فاز مخالف دارد، لازم است فاز آن اصلاح شود. این حالت معمولاً باعث کاهش بیس و نامتعادل شدن صدا می‌شود.

   روش اصلاح فاز

   برای حل این مشکل، کافی است از گزینه Phase (Φ) یا دکمه 180 درجه (180°) در DSP یا آمپلی‌فایر استفاده کنید. با معکوس کردن فاز، امواج صوتی دوباره هم‌راستا می‌شوند و پاسخ فرکانسی سیستم به حالت طبیعی و متعادل بازمی‌گردد.

2. اعمال Delay: با استفاده از فاصله فیزیکی محاسبه شده (در بخش پیشین)، زمان تأخیر مورد نیاز را به صورت دقیق بر حسب میلی‌ثانیه یا سانتی‌متر در DSP برای بلندگوهای نزدیک‌تر اعمال کنید تا سیگنال آن‌ها با بلندگوی دورتر هم‌زمان شود. این کار به ایجاد یک “تصویر مرکزی” شفاف کمک شایانی می‌کند.

 سناریوهای واقعی نصب و مثال تجربی

سناریو 1: سیستم خودرویی با ساب‌ووفر در صندوق عقب

در خودرو، فاصله بین بلندگوهای درب‌ها و ساب‌ووفر در صندوق عقب بسیار متفاوت است. اگر ساب‌ووفر شما در عقب است و بلندگوهای اصلی جلو هستند، بیس اغلب “عقب” می‌آید.

• راه‌حل: باید تأخیر قابل توجهی (اغلب بین 3 تا 10 میلی‌ثانیه) روی بلندگوهای جلویی اعمال شود تا بیس در لحظه برخورد با شنونده، هم‌زمان با فرکانس‌های میانی/بالا از جلو باشد.

سناریو 2: سیستم خانگی با بلندگوهای قدی (Floorstanding)

در یک اتاق مستطیلی، فاصله بین بلندگوها تا دیوار پشتی می‌تواند باعث رزونانس (Boominess) در فرکانس‌های پایین شود.

• راه‌حل: علاوه بر تنظیم فاصله از دیوارها (تأکید بر قوانین اتاق)، استفاده از قابلیت “Phase Control” در کراس‌اوور یا DSP برای اطمینان از اینکه ساب‌ووفر در فاز مناسب با ووفر اصلی کار می‌کند، حیاتی است.

H2: اشتباهات رایج نصاب‌ها و کاربران عادی

حتی با داشتن تجهیزات خوب، اشتباهات کوچک می‌توانند نتیجه را به شدت تحت تأثیر قرار دهند.

♦ اشتباهات رایج در سیم‌کشی (Wiring)

1. نادیده گرفتن امپدانس: اتصال موازی دو بلندگوی 4 اهم به یک آمپلی‌فایر که حداقل بار آن 8 اهم است. این کار تقریباً همیشه منجر به قطع شدن آمپلی‌فایر یا سوختن خروجی می‌شود. برای تهیه کابل‌های استاندارد و مطمئن، dgmelody.com بهترین منابع را ارائه می‌دهد.
2. معکوس کردن قطبیت (Reverse Polarity): اتصال مثبت (+) به منفی (-) و بالعکس. این کار باعث می‌شود که بلندگوها در فاز مخالف یکدیگر کار کنند، که نتیجه آن کاهش شدید بیس است. همواره به رنگ‌بندی سیم‌ها (قرمز برای مثبت، مشکی برای منفی) دقت کنید.
3. سیم‌کشی بلندگوها با مقاومت بالا: استفاده از سیم‌های نازک برای فواصل طولانی، باعث افت ولتاژ و در نتیجه کاهش توان قابل دسترس برای بلندگوها می‌شود.

♦ اشتباهات رایج در هم‌ترازی و چیدمان

1. تنها به گوش دادن بسنده کردن: بسیاری از افراد فقط با گوش دادن سعی در تنظیم تأخیر دارند که کاری بسیار زمان‌بر و غیردقیق است. تنظیم فیزیکی صحیح و سپس استفاده از ابزار، نتایج بهتری می‌دهد.
2. تنظیم کراس‌اوور بر اساس حدس و گمان: تنظیم کراس‌اوور بر اساس محدوده فرکانسی اسمی بلندگوها (مثلاً 60 هرتز تا 20 کیلوهرتز برای یک بلندگوی فول رنج) اغلب منجر به تداخل در محدوده میانی می‌شود. باید بر اساس پاسخ واقعی بلندگو در آن فضا تنظیم شوند.
3. نادیده گرفتن بازتاب‌های اولیه (Early Reflections): در اتاق‌های خانگی، بازتاب صدا از کف، سقف و دیوارهای کناری، تصویر استریو را محو می‌کند. استفاده از جاذب‌های صوتی در نقاط اولیه بازتاب (نقطه برخورد نور لیزر از توییتر به دیوارها) حیاتی است.

 جمع‌بندی و گام‌های بعدی برای صدای بی‌نقص

سری کردن بلندگو و هم‌ترازی بلندگو دو ستون اصلی یک سیستم صوتی تنظیم‌شده و حرفه‌ای هستند. سری کردن به شما کمک می‌کند تا امپدانس سیستم را برای سازگاری با آمپلی‌فایر مدیریت کنید، در حالی که هم‌ترازی تضمین می‌کند که تمام اجزای صوتی در زمان مناسب و در فاز صحیح با هم همکاری کنند تا صدایی سه‌بعدی و شفاف ایجاد شود.

برای اجرای موفقیت‌آمیز این اصول، انتخاب قطعات مناسب برای سیم‌کشی، اتصال و پردازش ضروری است. فروشگاه dgmelody.com مجموعه‌ای گسترده از کابل‌های اسپیکر با کیفیت بالا، انواع بلندگوهای حرفه‌ای و DSPهای پیشرفته را برای تحقق اهداف صوتی شما فراهم آورده است.

پرسش‌های متداول (FAQ)

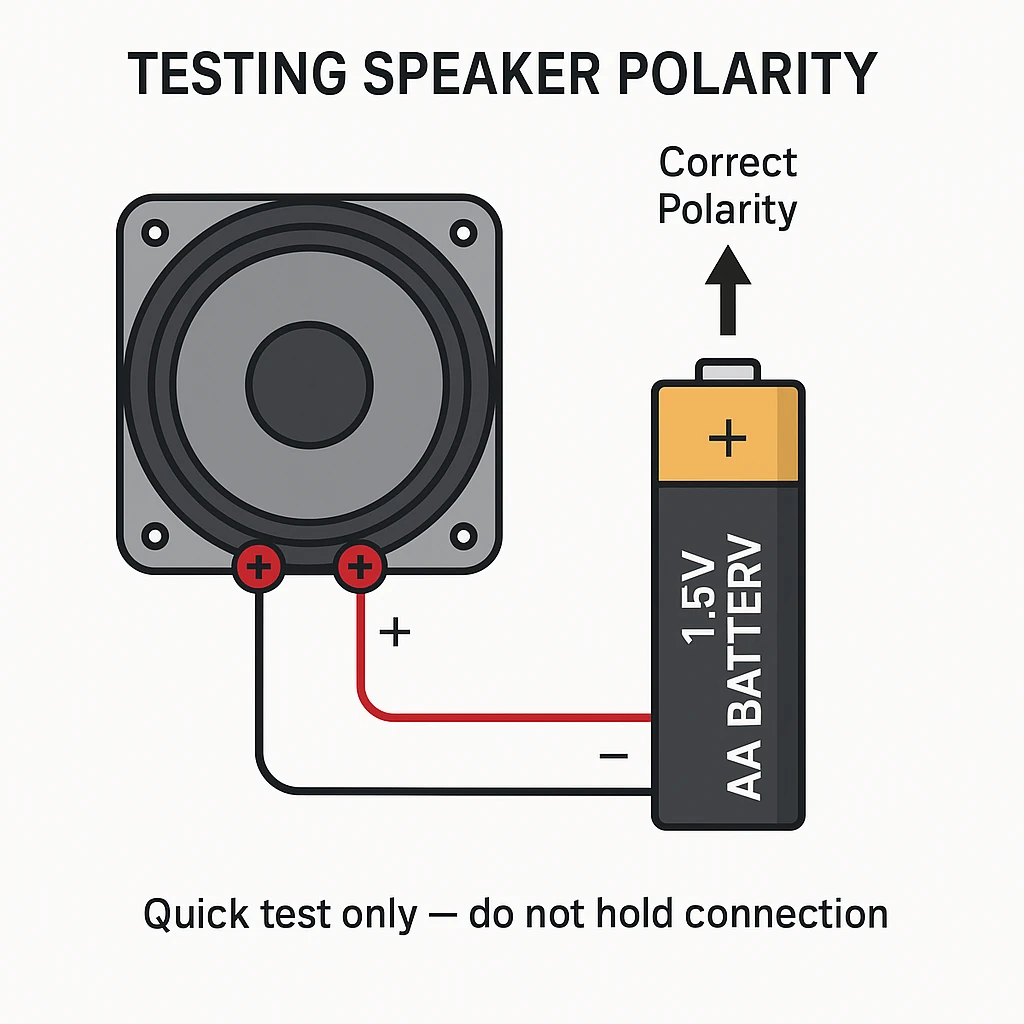

♦ نحوه تشخیص قطبیت (فاز) بلندگوها چگونه است؟

پاسخ: ساده‌ترین راه، استفاده از یک باتری 1.5 ولت (AA یا AAA) است. با اتصال سریع ترمینال مثبت باتری به ترمینال مثبت بلندگو و ترمینال منفی باتری به ترمینال منفی بلندگو، دیافراگم بلندگو باید به سمت بیرون حرکت کند. اگر دیافراگم به سمت داخل حرکت کرد، قطبیت معکوس است. (توجه: این کار فقط باید برای آزمایش سریع انجام شود و نباید برای مدت طولانی اعمال شود.)

♦ آیا سری کردن بلندگوها باعث کاهش کیفیت صدا می‌شود؟

پاسخ: اگرچه سری کردن امپدانس را بالا می‌برد و در نتیجه توان خروجی آمپلی‌فایر کاهش می‌یابد، اما فی‌نفسه کیفیت صدا را کاهش نمی‌دهد؛ مگر اینکه بلندگوها دارای مشخصات الکتریکی متفاوتی باشند که منجر به توزیع نابرابر قدرت شود. هدف اصلی سری کردن، مدیریت امپدانس است.

♦ امپدانس مناسب برای بلندگوهای خانگی چیست؟

پاسخ: در سیستم‌های خانگی، اکثر آمپلی‌فایرهای استریو برای کار با بار 4 اهم یا 8 اهم بهینه شده‌اند. 8 اهم رایج‌تر است و باری ایمن‌تر بر آمپلی‌فایر اعمال می‌کند، در حالی که 4 اهم به آمپلی‌فایر اجازه می‌دهد توان بیشتری تحویل دهد.

♦ بهترین روش برای هم‌تراز کردن ساب‌ووفر با بلندگوهای اصلی چیست؟

پاسخ: بهترین روش استفاده از DSP برای اعمال تأخیر زمانی (Time Alignment) است. باید فاصله شنونده تا ساب‌ووفر را اندازه‌گیری کرده و تأخیر مورد نیاز را به بلندگوهای نزدیک‌تر اعمال کنید تا امواج صوتی هم‌زمان شوند. پس از آن، تنظیم کراس‌اوور و بررسی فاز ضروری است.

♦ تفاوت “سری کردن” و “اتصال موازی” در وات چیست؟

پاسخ: در اتصال سری، ولتاژ بین دو بلندگو تقسیم می‌شود، اما جریان یکسان است. در اتصال موازی، ولتاژ یکسان است، اما جریان بین دو بلندگو تقسیم می‌شود. به دلیل رابطه توان  و امپدانس، اتصال موازی معمولاً به آمپلی‌فایر اجازه می‌دهد توان بیشتری به هر بلندگو برساند (به شرطی که امپدانس کلی قابل قبول باشد).

♦ آیا می‌توانم بلندگوهای مختلف (مثلاً 4 اهم و 8 اهم) را به صورت سری وصل کنم؟

پاسخ:

بله، از نظر فیزیکی و الکتریکی این کار امکان‌پذیر است. در اتصال سری، امپدانس‌ها با هم جمع می‌شوند؛ بنابراین اگر یک بلندگوی 4 اهم و یک بلندگوی 8 اهم را به صورت سری وصل کنید، امپدانس کل برابر خواهد بود با:

4Ω + 8Ω = 12Ω

اما نکته مهمی وجود دارد. در این حالت، توان به‌طور مساوی بین بلندگوها تقسیم نمی‌شود. بلندگوی 4 اهم به دلیل امپدانس کمتر، توان بیشتری نسبت به بلندگوی 8 اهم دریافت می‌کند. این مسئله می‌تواند باعث:

• عدم تعادل در حجم صدا
• فشار بیشتر روی بلندگوی 4 اهم
• افت کیفیت و یکنواختی صدا

به همین دلیل، در سیستم‌های صوتی حرفه‌ای معمولاً توصیه می‌شود از بلندگوهایی با امپدانس یکسان در اتصال سری استفاده شود تا عملکرد سیستم پایدار و صدای خروجی متعادل باقی بماند.

 تئوری‌های پیشرفته در طراحی سیستم‌های صوتی و هم‌ترازی

برای دستیابی به سطح استاندارد استودیویی، درک فراتر از مفاهیم اولیه امپدانس و فاز ضروری است. این بخش به بررسی دقیق‌تر چالش‌های فیزیکی و راه‌حل‌های مبتنی بر مهندسی می‌پردازد.

♦ تحلیل پاسخ ضربه (Impulse Response) و ارتباط آن با هم‌ترازی

پاسخ ضربه (Impulse Response یا IR) نحوه واکنش یک سیستم صوتی به یک سیگنال بسیار کوتاه و سریع (مانند کلیک یا شلیک) را نشان می‌دهد. در یک سیستم ایده‌آل، پاسخ ضربه باید یک پیک تیز و واحد در زمان صفر داشته باشد. در واقعیت، بازتاب‌ها، رزونانس‌ها و تأخیرات فیزیکی باعث می‌شوند IR به صورت یک سیگنال کشیده و پراکنده ظاهر شود.

هم‌ترازی فیزیکی (Time Alignment) اساساً تلاشی است برای انتقال تمام انرژی صوتی بلندگوها به یک نقطه مشترک در زمان صفر IR. وقتی این هم‌ترازی انجام می‌شود، انرژی صوتی مستقیم (Direct Sound) بر انرژی صوتی منعکس شده (Reflected Sound) غلبه کرده و شنونده صدایی بسیار واضح‌تر و دقیق‌تر دریافت می‌کند.

♦ تداخل موجی (Wave Interaction) در فرکانس‌های پایین

تداخل موجی در فرکانس‌های بالا به دلیل طول موج کوتاه آن‌ها قابل درک‌تر است، اما تأثیر آن در بیس بسیار مخرب‌تر است. هنگامی که دو بلندگو (مثلاً دو ساب‌ووفر یا ساب‌ووفر و ووفر اصلی) با تأخیر زمانی اندکی نسبت به هم کار می‌کنند، در برخی نقاط اتاق شاهد تقویت بیس (Peaks) و در نقاط دیگر شاهد حذف کامل آن (Nulls) خواهیم بود.

قانون فاصله موج چیست؟

طول موج هر فرکانس نشان می‌دهد که صوت در فضا با چه فاصله‌ای تکرار می‌شود. طول موج (λ) از تقسیم سرعت صوت (v) بر فرکانس (f) به دست می‌آید:

$$\lambda = \frac{v}{f}$$

با در نظر گرفتن سرعت صوت حدود 343 متر بر ثانیه، طول موج یک سیگنال 100 هرتز تقریباً برابر با 3.43 متر خواهد بود.

تأثیر فاصله ساب‌ووفرها بر تداخل صوتی

اگر دو ساب‌ووفر با فاصله‌ای برابر با نصف طول موج یک فرکانس (در این مثال حدود 1.715 متر) نسبت به یکدیگر نصب شوند و هر دو در فاز یکسان کار کنند، در همان فرکانس ممکن است تداخل مخرب رخ دهد. در این حالت بخشی از انرژی صوتی به‌جای تقویت شدن، یکدیگر را تضعیف می‌کنند.

چرا این موضوع مهم است؟

این مسئله به‌ویژه در مورد ساب‌ووفرها اهمیت زیادی دارد، زیرا آن‌ها معمولاً در گوشه‌های اتاق نصب می‌شوند. گوشه‌ها به‌طور طبیعی باعث افزایش انرژی فرکانس‌های پایین می‌شوند و اگر فاصله و فاز به‌درستی تنظیم نشود، نتیجه می‌تواند بیس نامتعادل، ناپایدار یا بعضاً ضعیف در برخی نقاط فضا باشد.

به همین دلیل، فاصله نصب، فاز و تأخیر زمانی (Delay) نقش کلیدی در عملکرد صحیح ساب‌ووفرها ایفا می‌کنند.

♦ استفاده از تکنیک‌های سری کردن برای بهبود کنترل آمپلی‌فایر

در سیستم‌های بسیار بزرگ مانند PA یا نصب‌های سفارشی که نیاز به چندین بلندگو با امپدانس‌های مختلف در یک کانال دارند، سری کردن می‌تواند به مهندسان کمک کند تا بار نهایی را دقیقاً روی مقدار مشخصی تنظیم کنند (مثلاً 16 اهم یا 32 اهم)، به خصوص زمانی که آمپلی‌فایرهای مورد استفاده توان بسیار بالایی دارند و قرار نیست از تمام ظرفیت آن‌ها استفاده شود تا از آسیب حرارتی جلوگیری شود. برای مثال، در نصب‌های خطی بلندگو (Line Array)، اغلب از اتصالات سری برای مدیریت امپدانس کلی استفاده می‌شود.

 نکات تخصصی در انتخاب و خرید قطعات از dgmelody.com

کیفیت نهایی هر اتصال، مستقیماً به کیفیت فیزیکی مواد به کار رفته بستگی دارد. یک سیم‌کشی ضعیف می‌تواند حتی بهترین تنظیمات DSP را نیز به چالش بکشد.

♦ اهمیت گیج (Gauge) سیم اسپیکر

گیج سیم (AWG) نشان‌دهنده ضخامت سیم است. در سیستم‌های صوتی خودرو یا خانگی، مقاومت سیم در برابر جریان می‌تواند توان مفیدی را که به بلندگو می‌رسد، کاهش دهد و باعث داغ شدن سیم شود.

• توصیه عمومی:
  • برای اتصالات کوتاه (زیر 3 متر) و توان پایین: 16 AWG.
  • برای اتصالات بلندگوهای اصلی به آمپلی‌فایر یا برای سیستم‌های با توان بالا (بیش از 200 وات RMS): 12 AWG یا حتی 10 AWG.

♦ نقش کانکتورها و ترمینال‌ها

اتصالات باید محکم و با کمترین مقاومت باشند. استفاده از سر سیم‌های لحیم شده یا کانکتورهای با کیفیت (مانند کانکتورهای بامپر یا اسپید باکس‌ها) به جای پیچاندن ساده سیم‌ها، از شل شدن اتصالات در طول زمان و افزایش مقاومت موضعی جلوگیری می‌کند که می‌تواند منجر به نویز یا اتصالی‌های موقت شود.

 اجرای نهایی: چک لیست جامع قبل از بهره‌برداری

پس از تکمیل سیم‌کشی (سری یا موازی) و انجام تنظیمات اولیه (فیزیکی و DSP)، این چک لیست به شما کمک می‌کند تا از نصب صحیح اطمینان حاصل کنید:

1. بررسی امپدانس نهایی: آیا امپدانس کلی متصل به هر کانال آمپلی‌فایر با حداقل امپدانس توصیه‌شده توسط سازنده همخوانی دارد؟ (مثلاً اگر 4 اهم است، مطمئن شوید که خروجی کلی 4 اهم یا بیشتر است.)
2. تأیید فاز بصری: تمامی بلندگوها باید در یک جهت حرکت کنند. اگر ساب‌ووفر و ووفر اصلی در یک فرکانس مشترک کار می‌کنند، با اعمال سیگنال سینوسی تست (Test Tone) در آن فرکانس، حرکت همسو را تأیید کنید.
3. تأیید تأخیر زمانی: با استفاده از سیگنال پالس، مطمئن شوید که تمام بلندگوها انرژی خود را همزمان آزاد می‌کنند. گوش دادن به یک وکال تکی در مرکز تصویر باید نشان دهنده وضوح حداکثری باشد.
4. تنظیم سطح (Gain Staging): سطح خروجی هر بلندگو باید با استفاده از ولت‌متر یا با گوش تنظیم شود تا هیچ بلندگویی بیش از حد بلند یا بلندگوی دیگر بیش از حد ضعیف نباشد. (تنظیم Gain آمپلی‌فایر باید با احتیاط انجام شود.)

نتیجه‌گیری

آموزش جامع سری کردن و هم‌ترازی بلندگوها نشان می‌دهد که کیفیت صدا یک هنر نیست، بلکه یک علم دقیق مبتنی بر فیزیک و الکترونیک است. درک صحیح از امپدانس اسپیکر و نحوه مدیریت آن از طریق wiring اسپیکر به صورت سری یا موازی، تنها گام اول است. موفقیت نهایی در گرو تسلط بر مفاهیم هم‌ترازی بلندگو، فاز و تأخیر زمانی است.

پیشنهاد تکمیلی برای علاقه‌مندان سیستم صوتی

اگر به مباحثی مثل سری کردن و هم‌ترازی بلندگوها، امپدانس، فاز، دیلی، DSP و طراحی اصولی سیستم‌های صوتی علاقه‌مند هستید، پیشنهاد می‌کنیم حتماً سایر مقالات آموزشی فروشگاه ملودی را مطالعه کنید.

در وب‌سایت dgmelody.com تلاش شده است مطالب فنی حوزه بلندگو و سیستم‌های صوتی به زبان دقیق، کاربردی و قابل استفاده برای علاقه‌مندان، نصاب‌ها و کاربران حرفه‌ای ارائه شود تا بتوانید با دانش بیشتر، انتخاب آگاهانه‌تر و سیستم صوتی بهینه‌تری داشته باشید.

📌 برای یادگیری عمیق‌تر، بررسی تخصصی قطعات و آشنایی با نکات حرفه‌ای نصب و تنظیم، مقالات دیگر فروشگاه ملودی را از دست ندهید.
